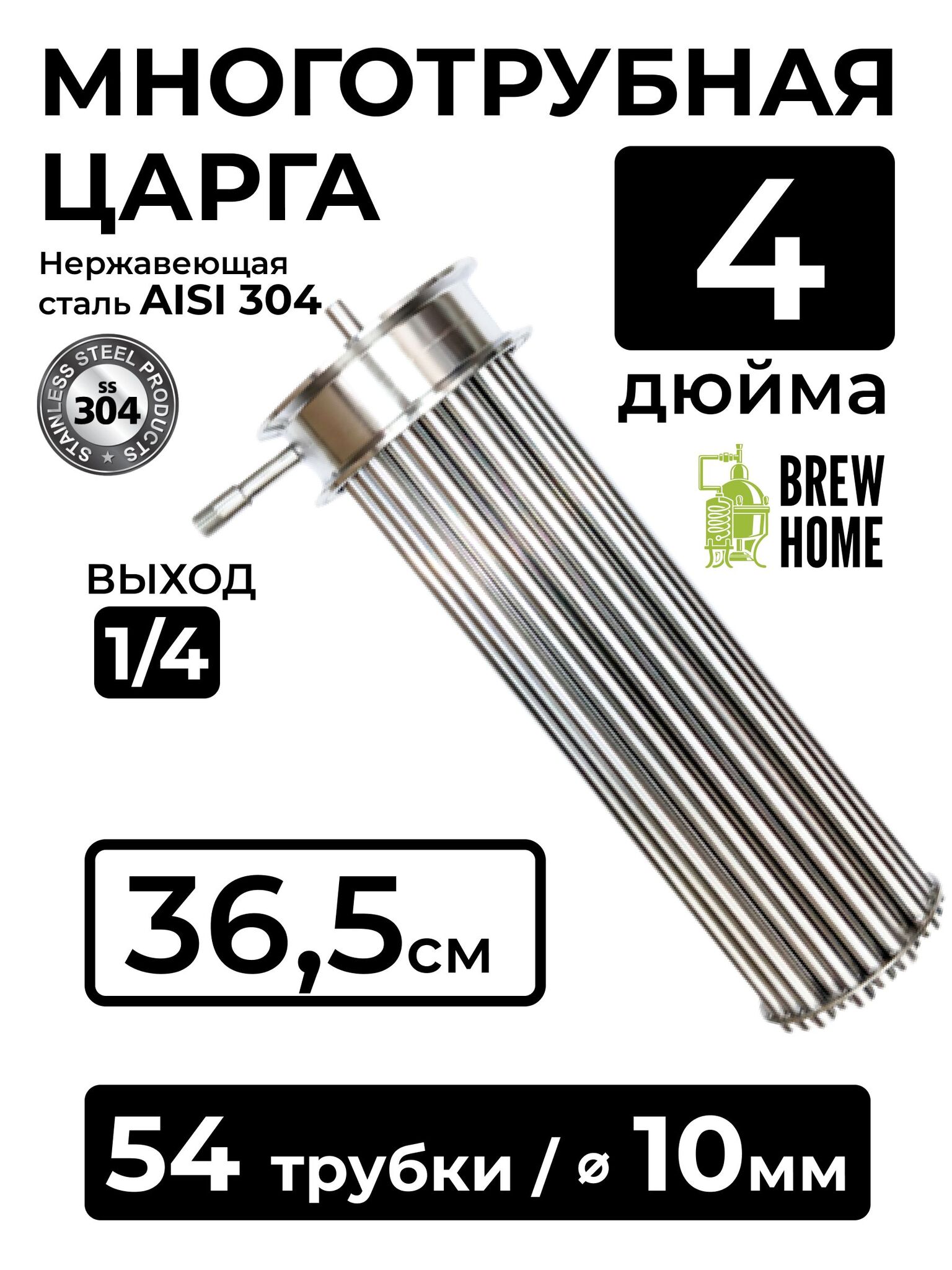

Многотрубная царга под диоптр 4 дюйма, 36,5 см. (54 трубки по 10 мм)

Многотрубная царга под диоптр 4 дюйма, 36,5 см. (54 трубки по 10 мм)

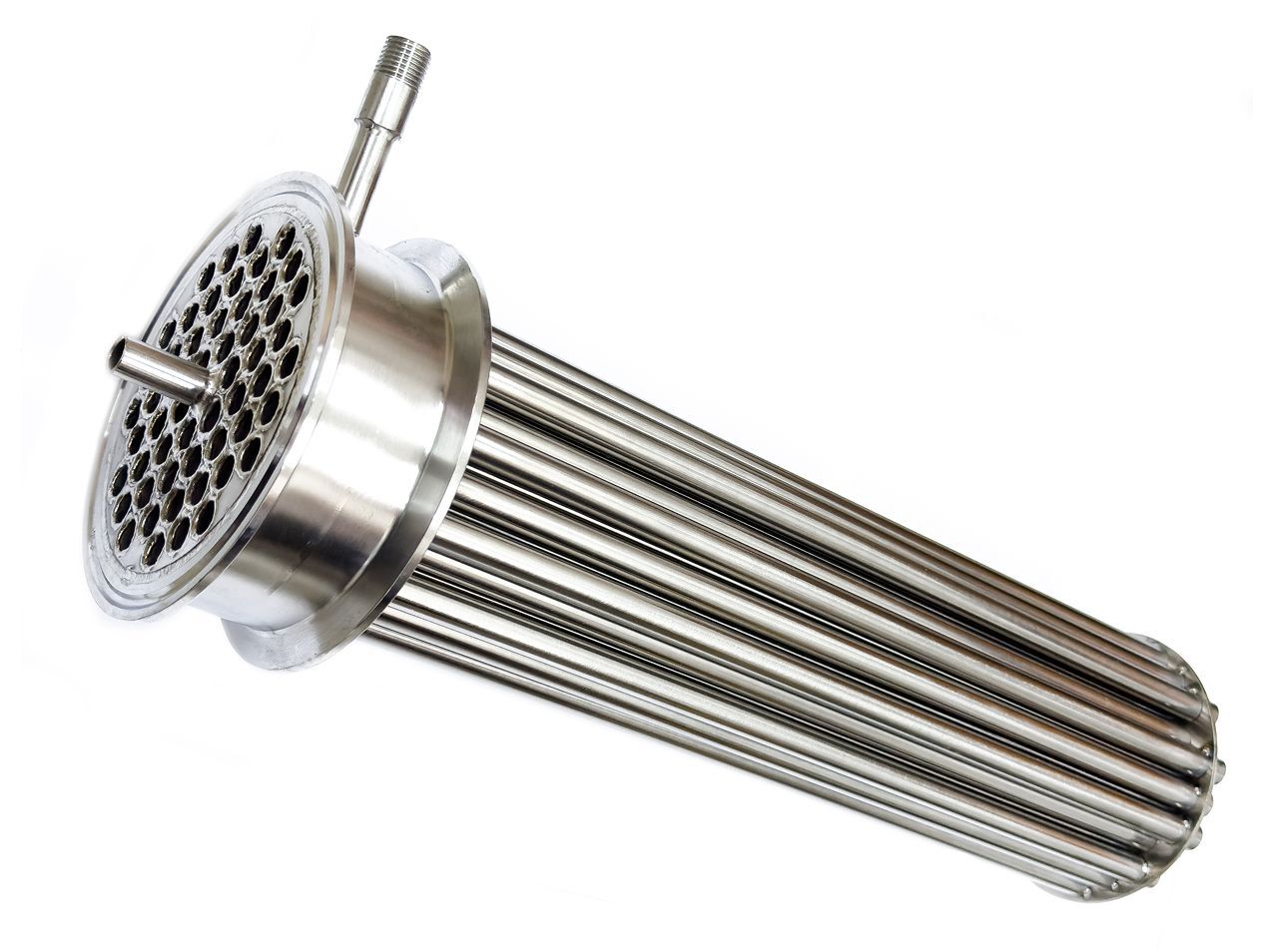

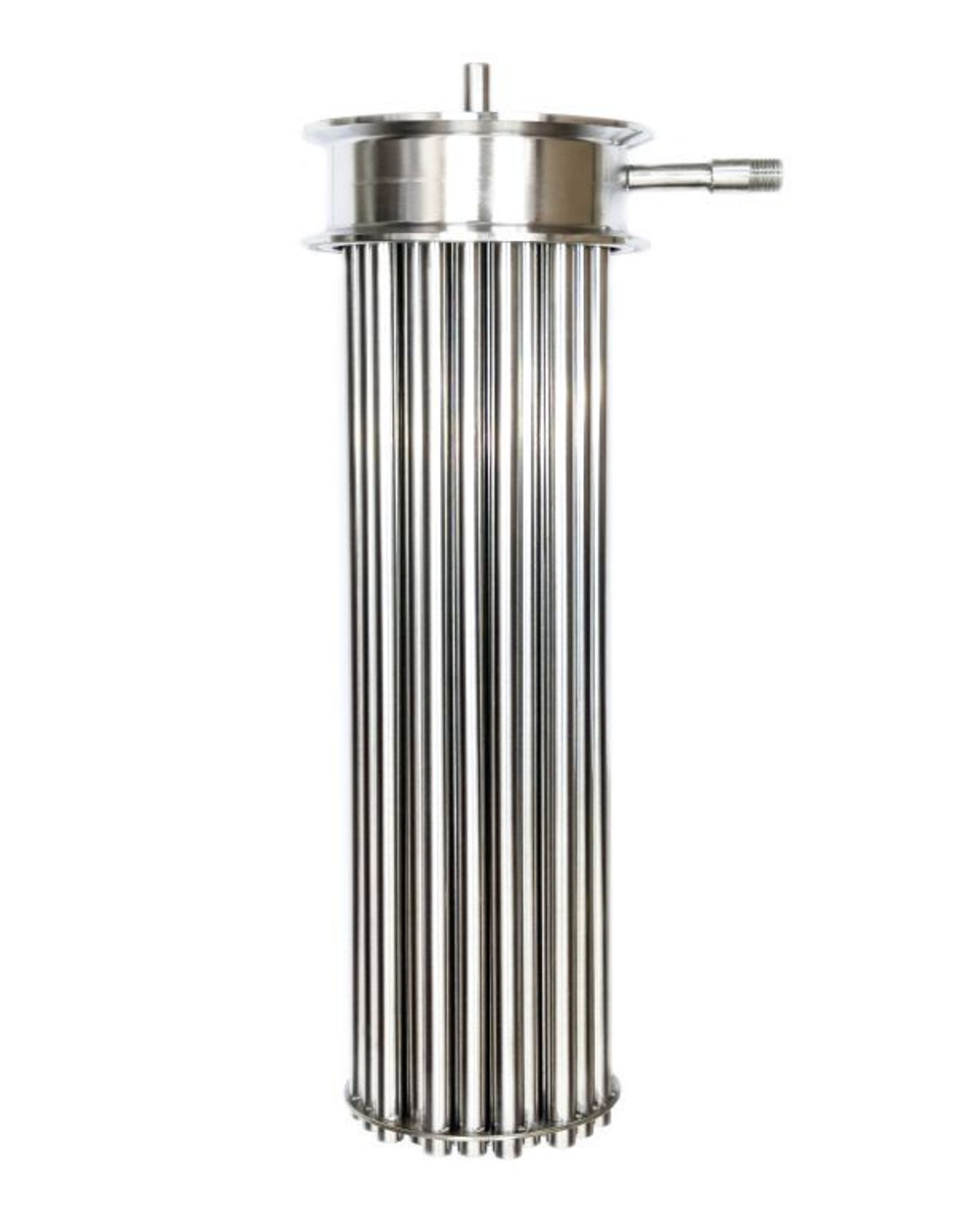

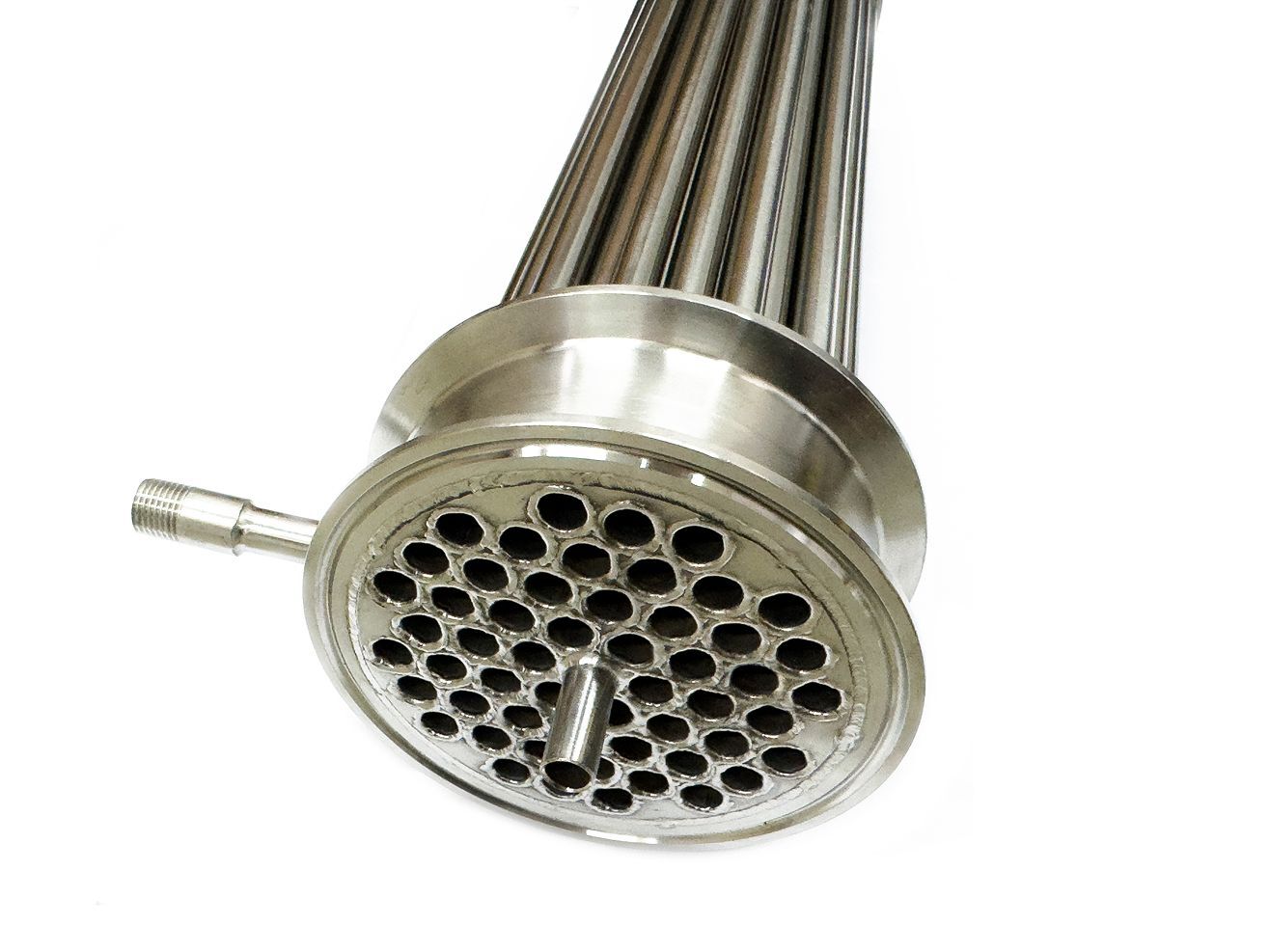

Представляет собой множество трубок, которые устанавливаются в стеклянный диоптр или металлическую царгу. Используется в качестве царги укрепления. Многотрубная царга состоит из 54 трубок тепломассообмена, с внутренним диаметром 10 мм и одной переливной трубки для слива флегмы.

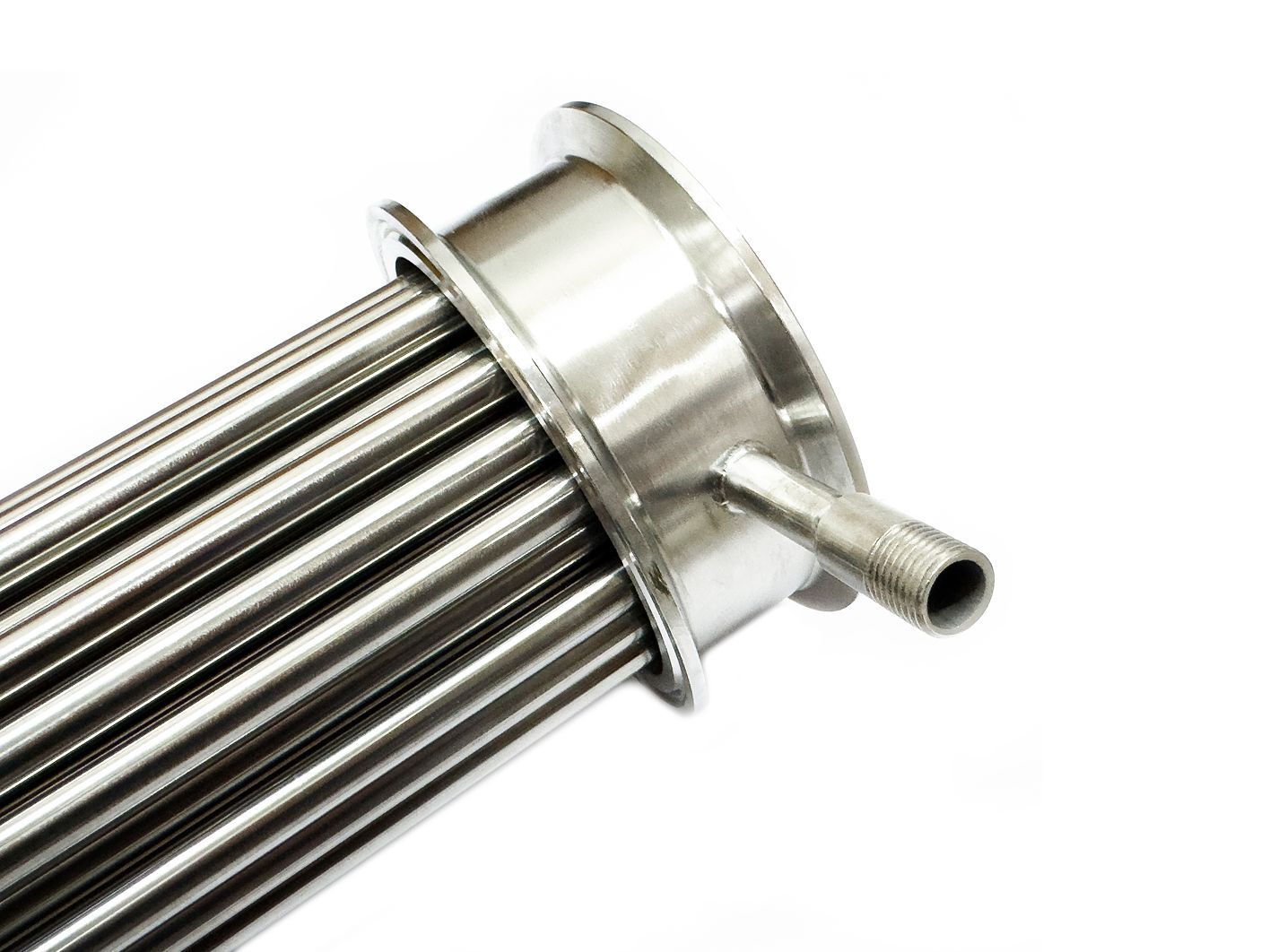

На стакане установлена трубка отбора с наружной резьбой 1/4.

Пар из куба поступает внутрь множества трубок. Часть отбираемого дистиллята (флегма) направляется во внутрь МЦ в межтрубное пространство, где нагревается и закипает (рисунок), тем самым отнимая тепло от трубок. За счет этого внутри, на поверхности, трубок возникает пленка внутренней флегмы. Молекулы воды, спирта и др. примесей переносятся из пара во внутреннюю флегму и наоборот. Процесс массопереноса происходит многократно по высоте внутри трубок.

Характеристики:

Общая высота от клампа до конца трубок — 365 мм;

Количество трубок — 54 шт;

Толщина стенок трубок — 1 мм;

Диаметр трубок - 10 мм;

Высота стакана от клампа до клампа — 43,5 мм;

Высота видимой части трубок — 322 мм;

Выход - резьба 1/4 дюйма

Материал изготовления — пищевая нержавеющая сталь AISI304.
