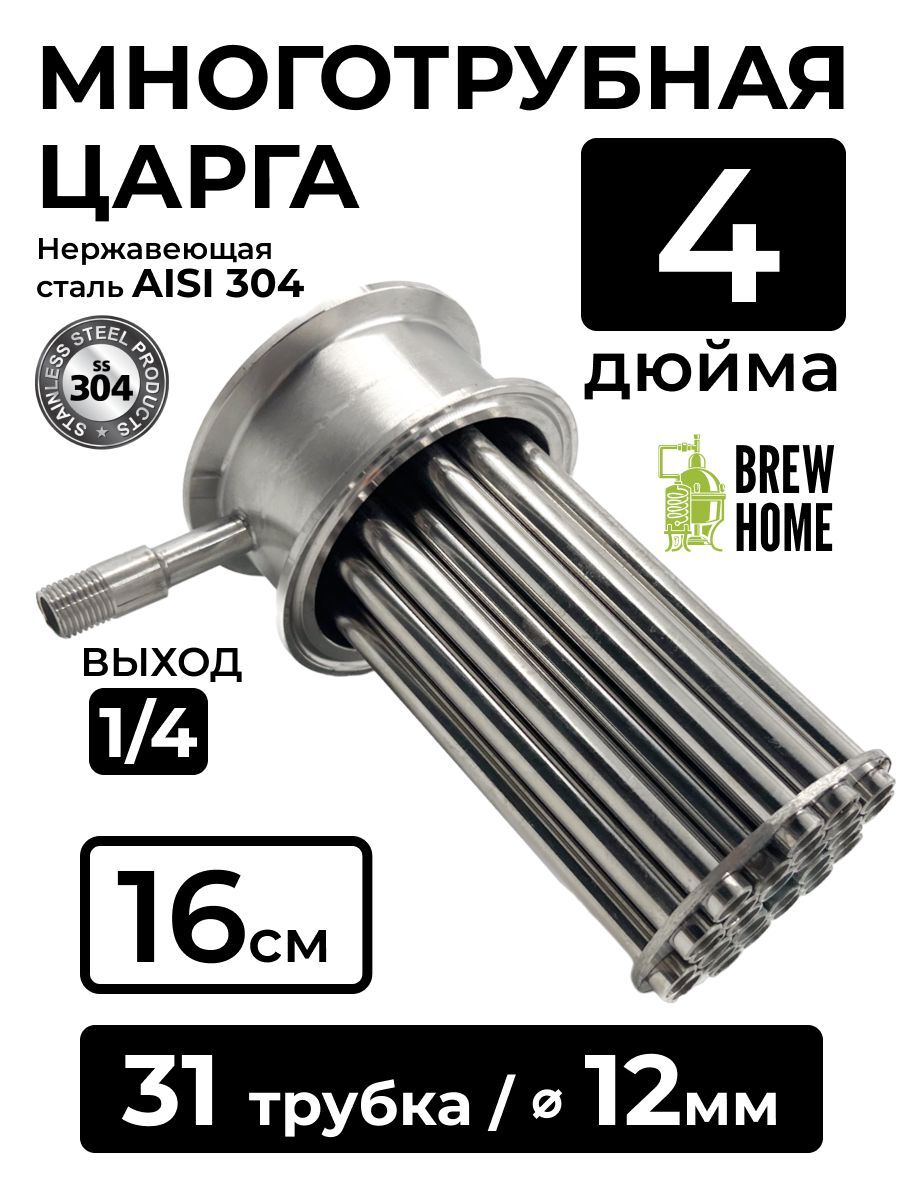

Многотрубная царга под диоптр 4 дюйма, 16 см. (31 трубка по 12 мм)

Многотрубная царга под диоптр 4 дюйма, 16 см. (31 трубка по 12 мм)

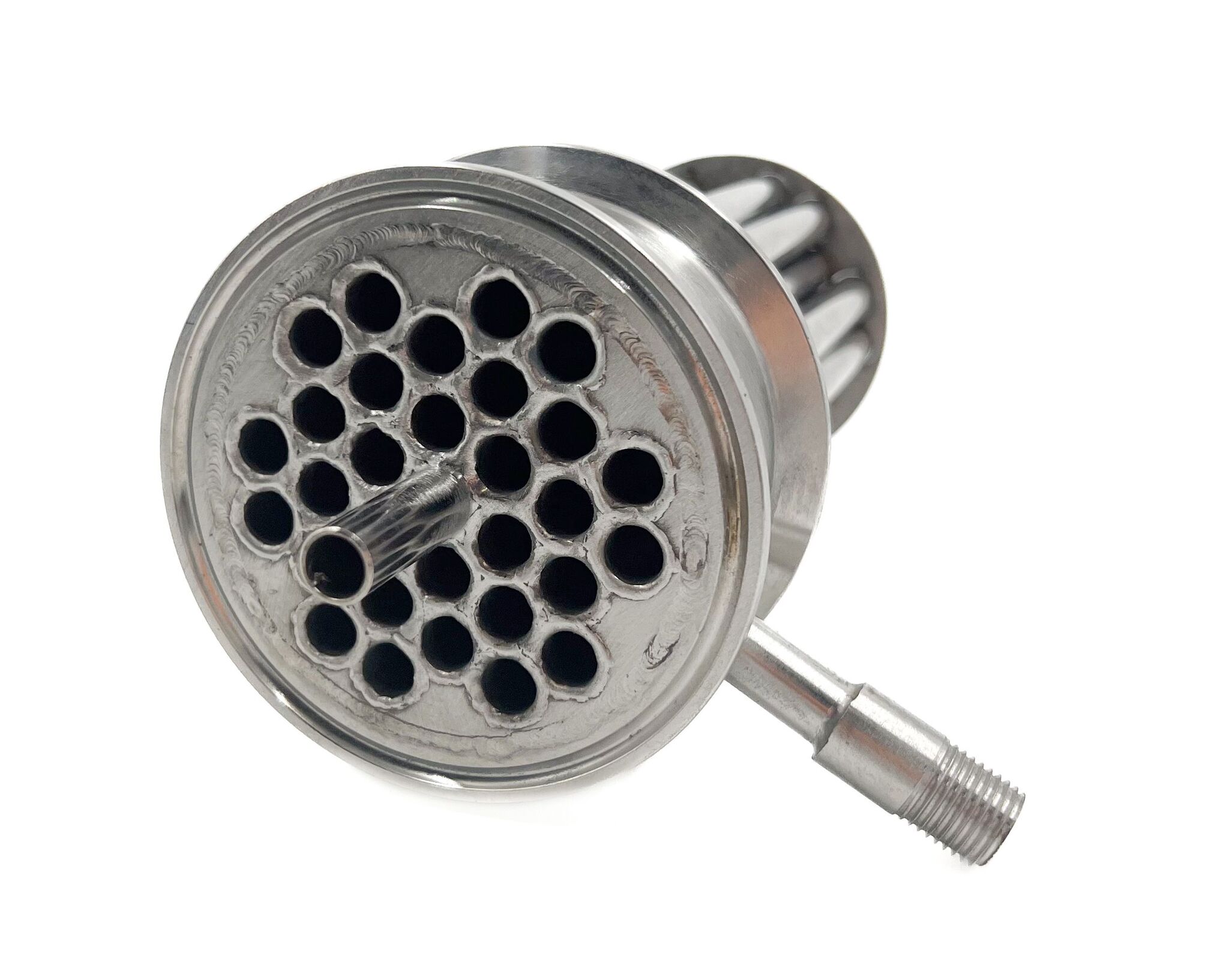

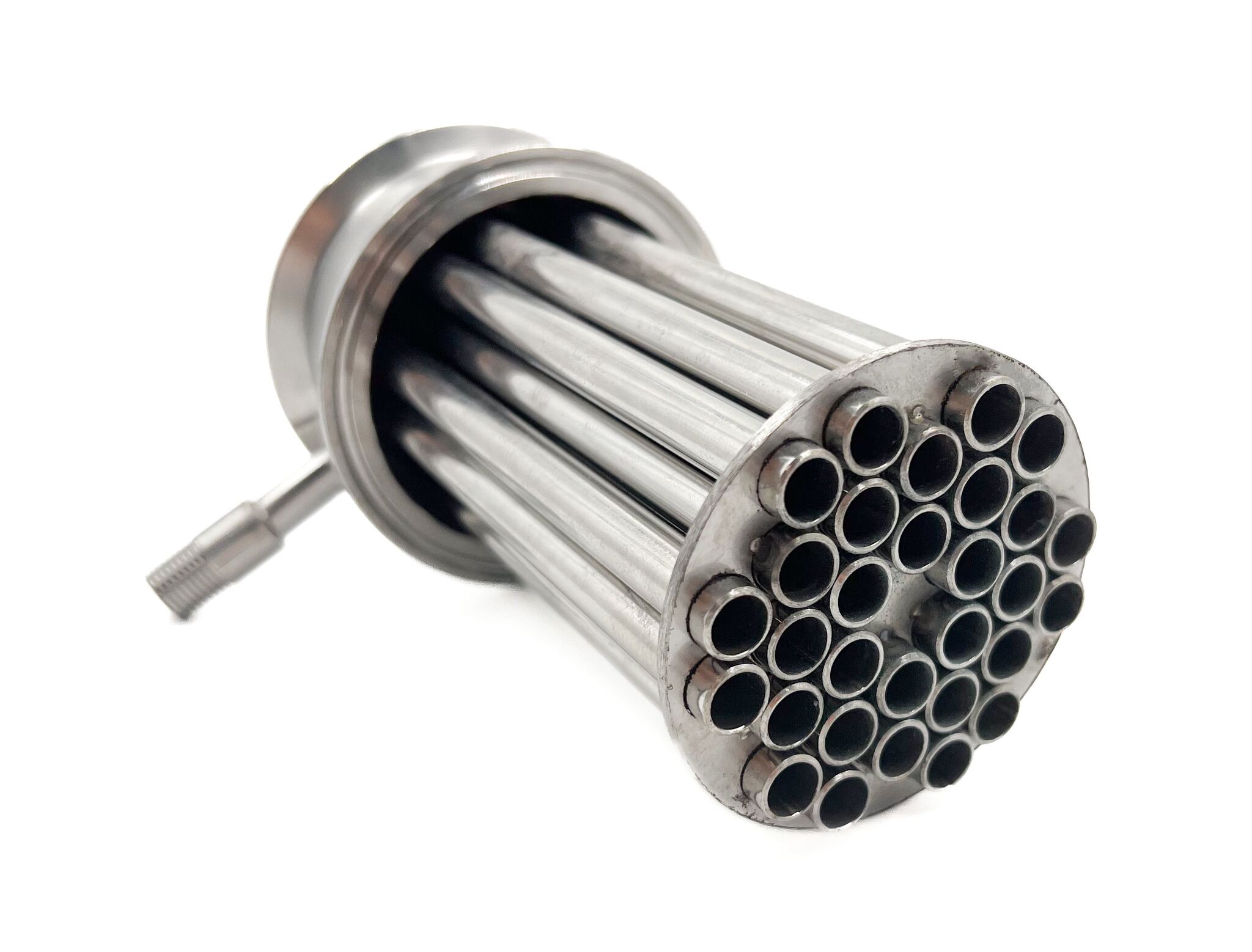

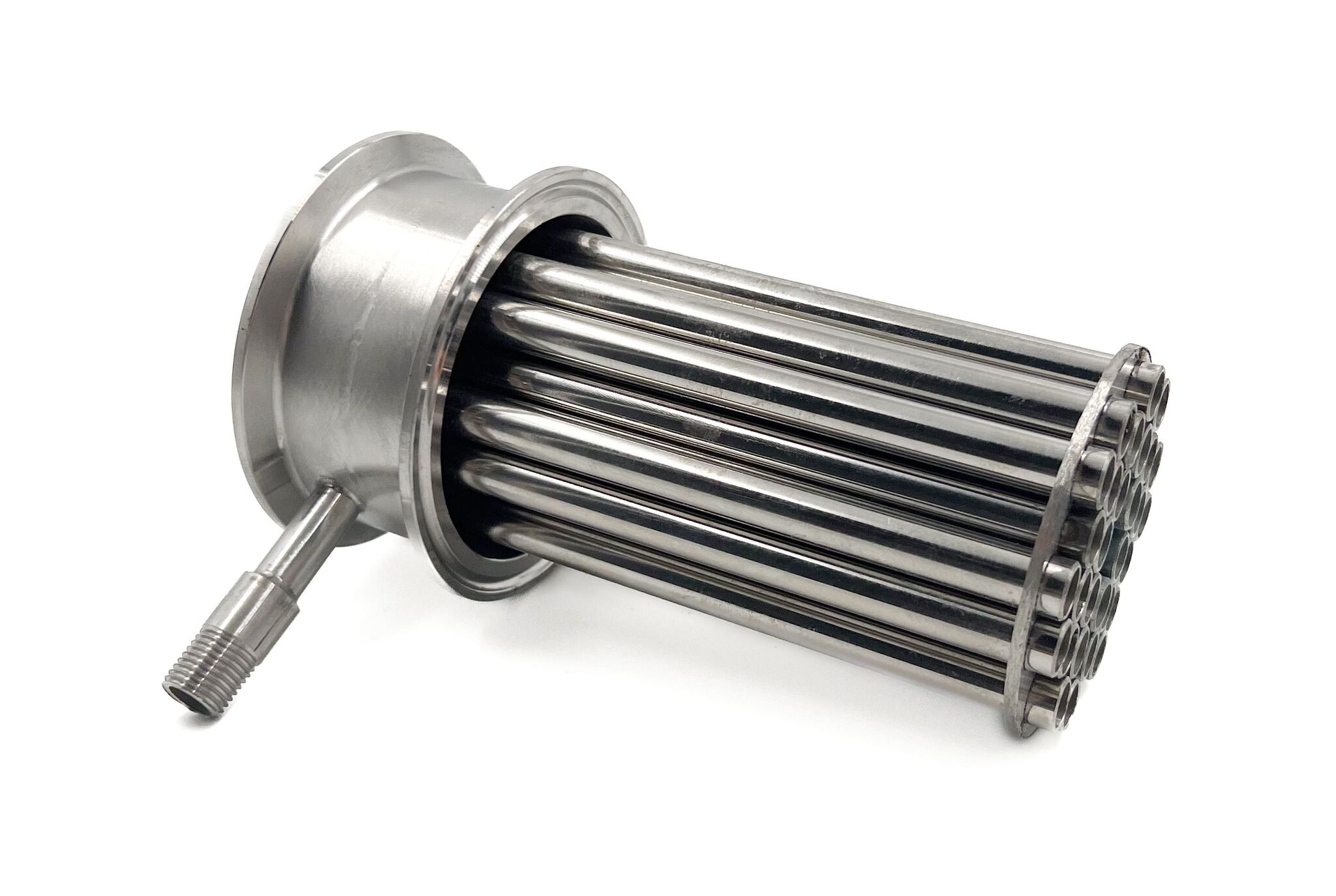

Представляет собой множество трубок, которые устанавливаются в стеклянный диоптр или металлическую царгу. Используется в качестве царги укрепления. Многотрубная царга состоит из 31 трубок тепломассообмена, с внутренним диаметром 12 мм и одной переливной трубки для слива флегмы.

На стакане установлена трубка отбора с наружной резьбой 1/4.

Пар из куба поступает внутрь множества трубок. Часть отбираемого дистиллята (флегма) направляется во внутрь МЦ в межтрубное пространство, где нагревается и закипает (рисунок), тем самым отнимая тепло от трубок. За счет этого внутри, на поверхности, трубок возникает пленка внутренней флегмы. Молекулы воды, спирта и др. примесей переносятся из пара во внутреннюю флегму и наоборот. Процесс массопереноса происходит многократно по высоте внутри трубок.

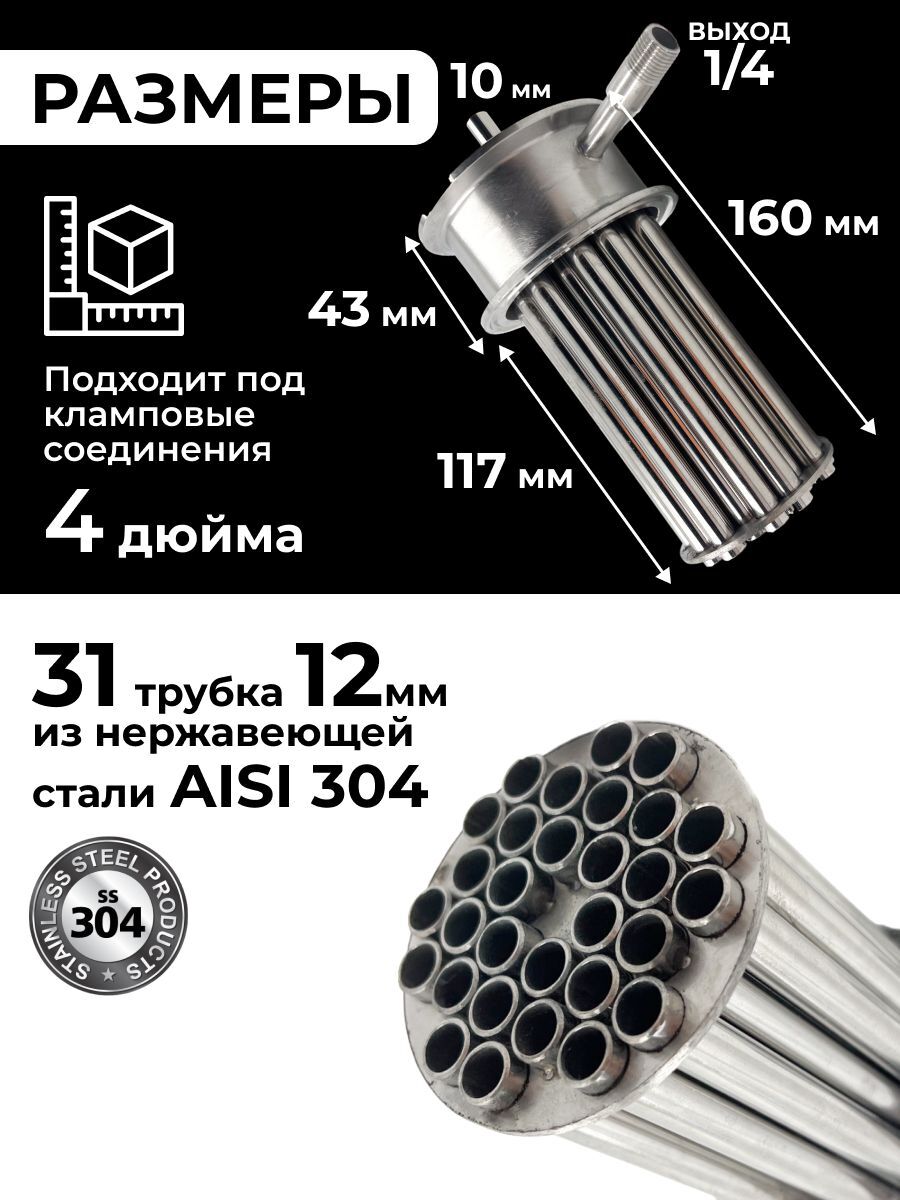

Характеристики:

Общая высота от клампа до конца трубок — 160 мм;

Количество трубок — 31 шт;

Толщина стенок трубок — 1 мм;

Диаметр трубок - 12 мм;

Высота стакана от клампа до клампа — 43 мм;

Высота видимой части трубок — 117 мм;

Выход - резьба 1/4 дюйма

Материал изготовления — пищевая нержавеющая сталь AISI304.
