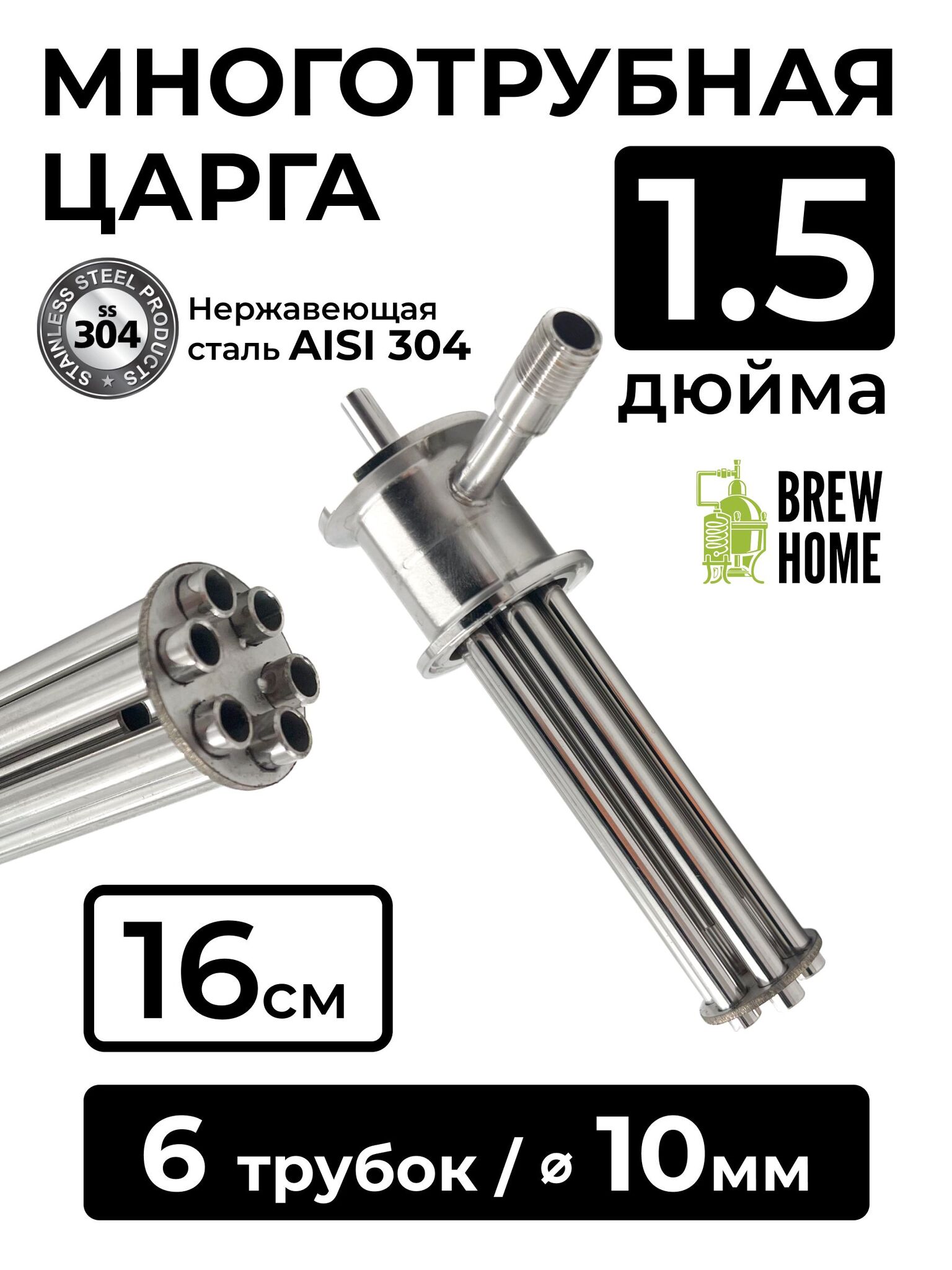

Многотрубная царга под диоптр 1,5 дюйма, 16 см. (6 трубок по 10 мм)

Многотрубная царга под диоптр 1,5 дюйма, 16 см. (6 трубок по 10 мм)

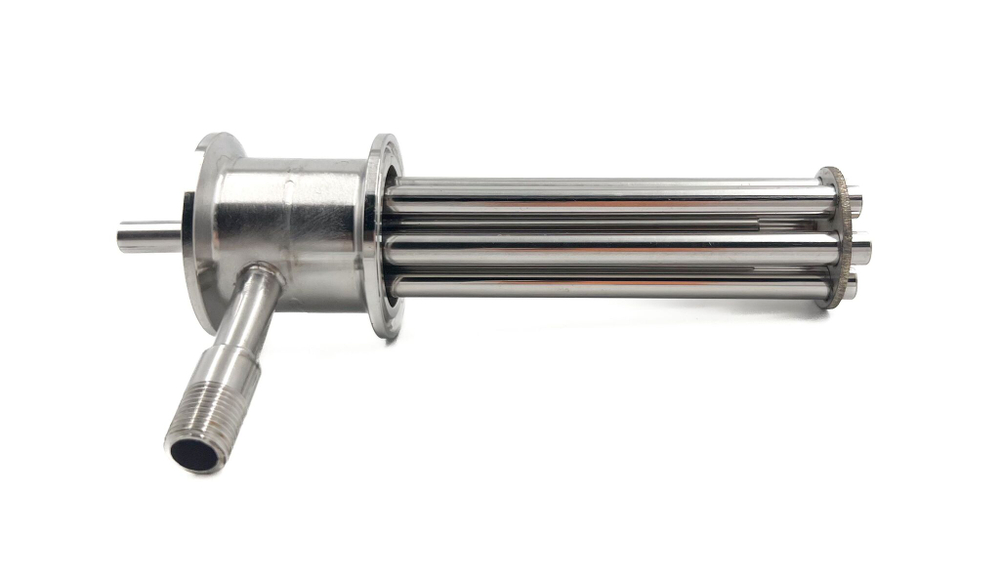

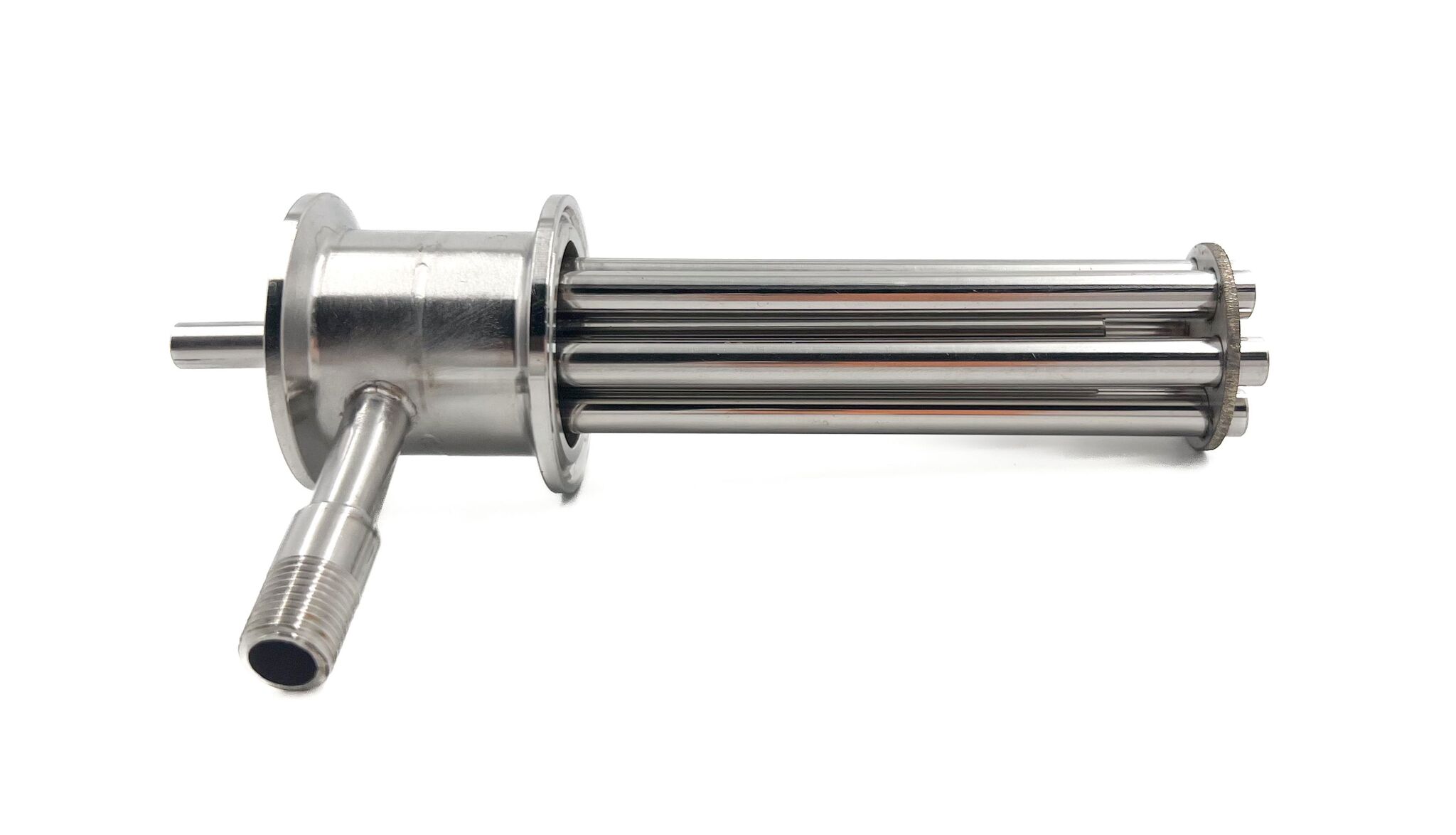

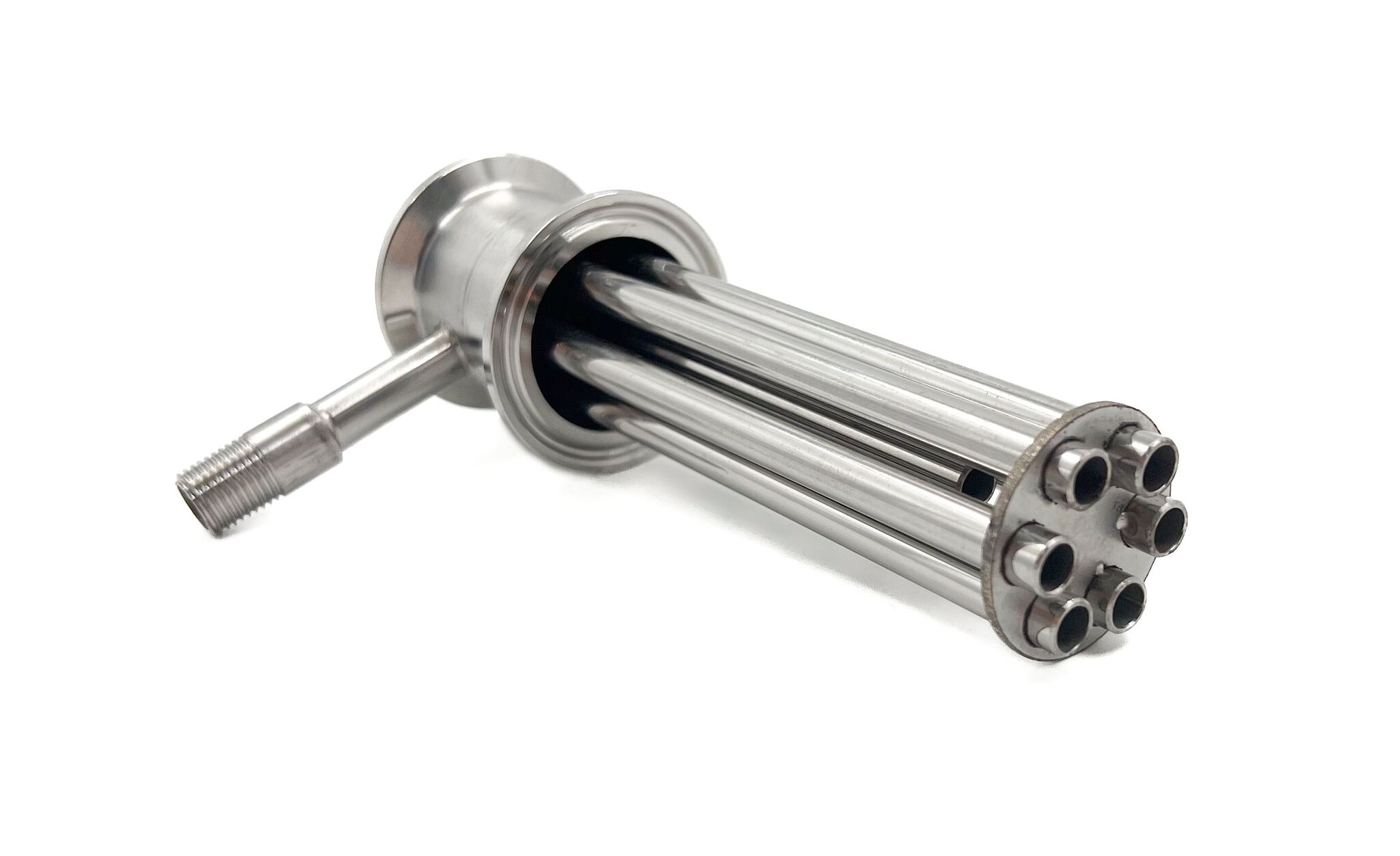

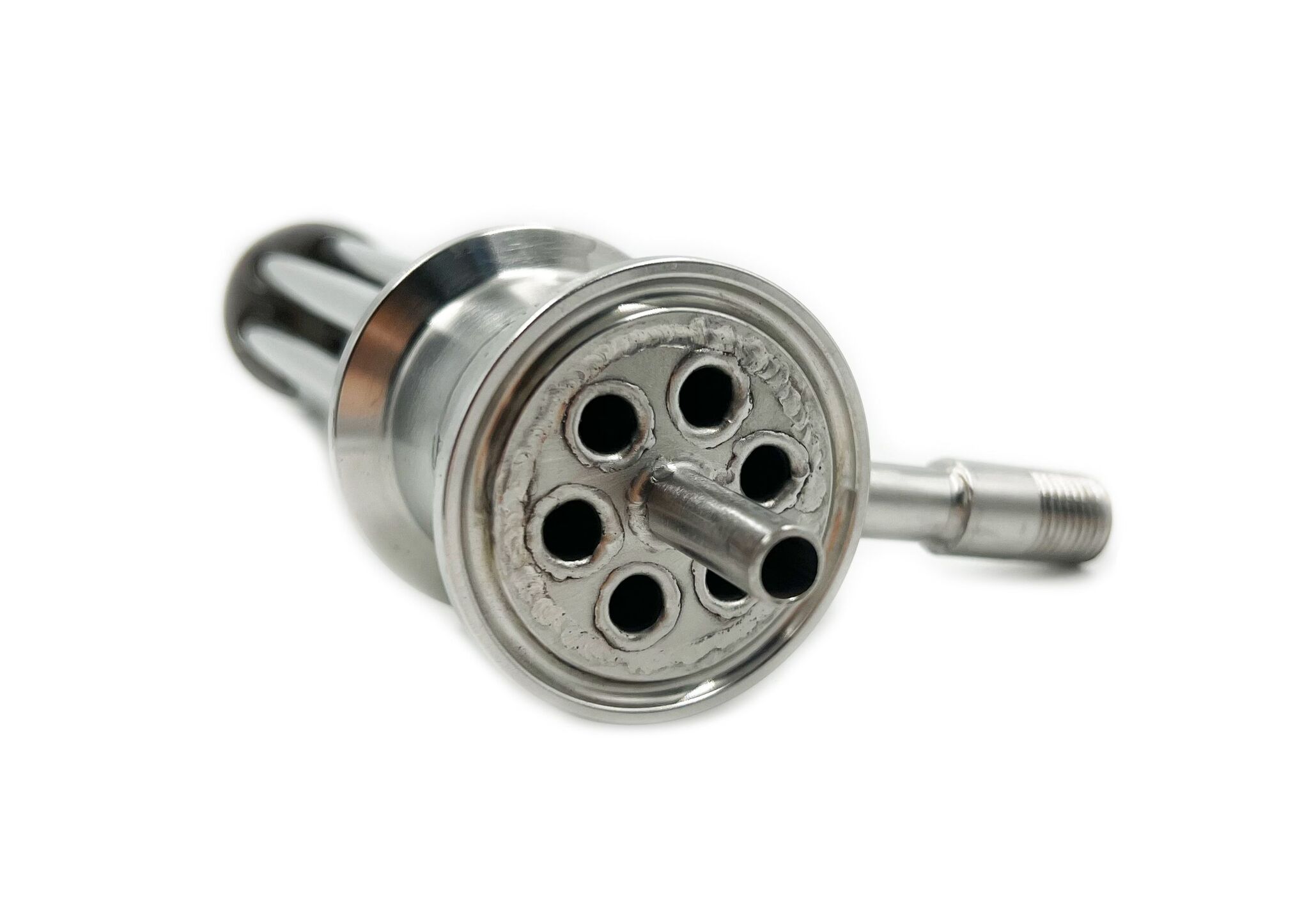

Представляет собой множество трубок, которые устанавливаются в стеклянный диоптр или металлическую царгу. Используется в качестве царги укрепления. Многотрубная царга состоит из 6 трубок тепломассообмена, с внутренним диаметром 10 мм и одной переливной трубки для слива флегмы.

На стакане установлена трубка отбора с наружной резьбой 1/4.

Пар из куба поступает внутрь множества трубок. Часть отбираемого дистиллята (флегма) направляется во внутрь МЦ в межтрубное пространство, где нагревается и закипает (рисунок), тем самым отнимая тепло от трубок. За счет этого внутри, на поверхности, трубок возникает пленка внутренней флегмы. Молекулы воды, спирта и др. примесей переносятся из пара во внутреннюю флегму и наоборот. Процесс массопереноса происходит многократно по высоте внутри трубок.

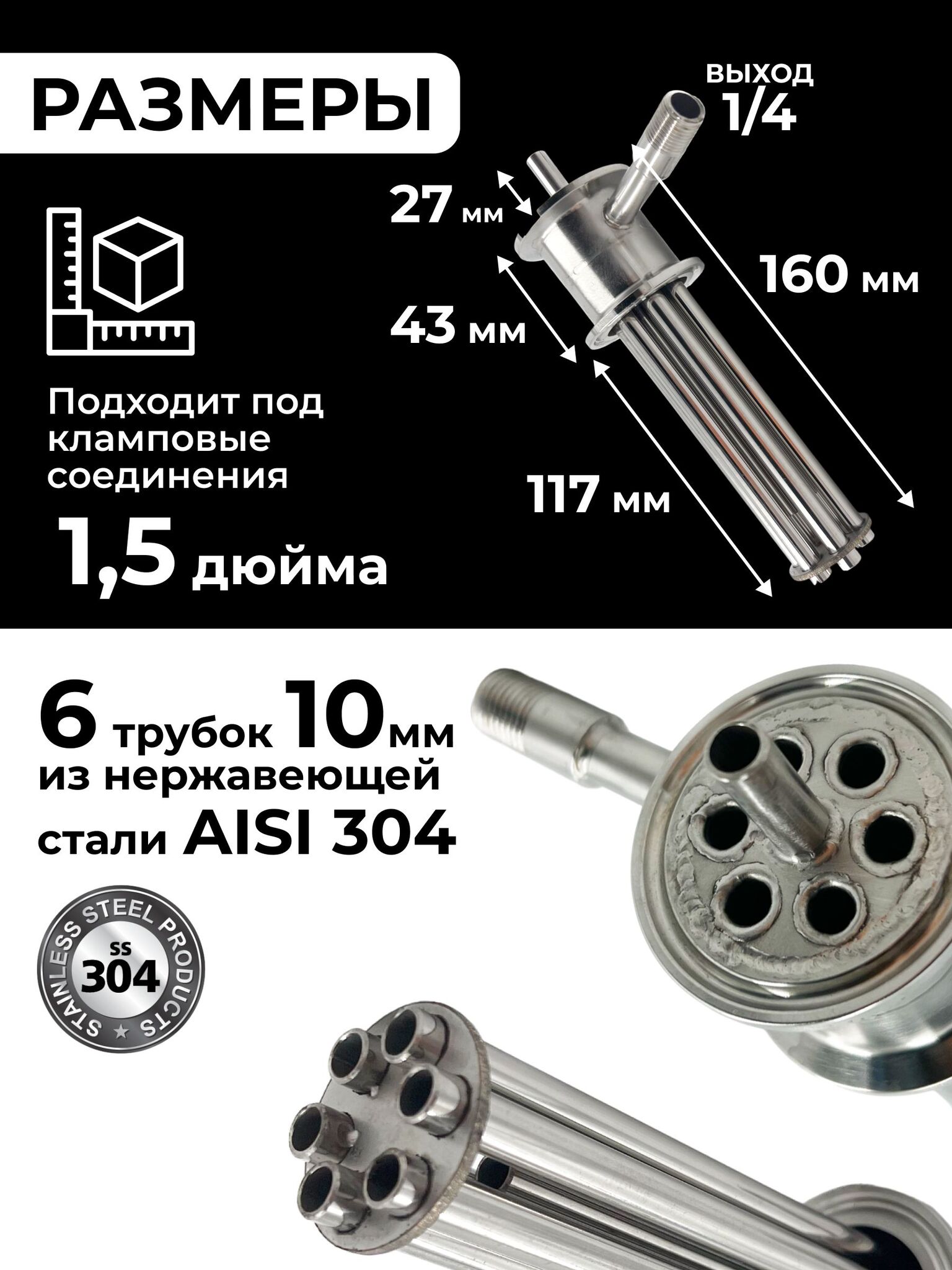

Характеристики:

Общая высота от клампа до конца трубок — 160 мм;

Количество трубок — 6 шт;

Толщина стенок трубок — 1 мм;

Диаметр трубок - 10 мм;

Высота стакана от клампа до клампа — 43,5 мм;

Высота видимой части трубок — 117 мм;

Выход - резьба 1/4 дюйма

Материал изготовления — пищевая нержавеющая сталь AISI304.
